Invoering
DS5602 is een draagbare 2D-barcodescanner met bedrading, uitgerust met een 30-pixel camera met globale belichting en uitstekende leesprestaties.
Het kan gemakkelijk barcodes lezen op verschillende media zoals papier, producten, schermen, enz.
Het kan voornamelijk worden toegepast op mobiel betalen, barcodescannen van goederen, voorraadtelling, enz.
Verschijning

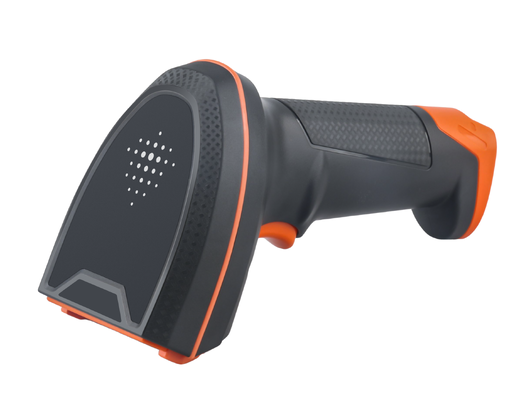

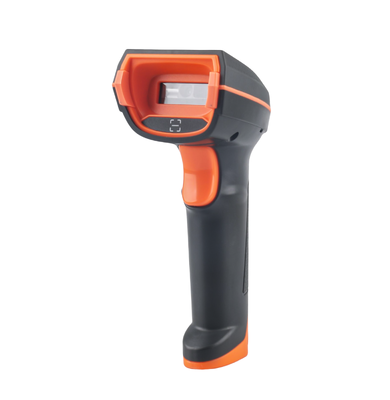

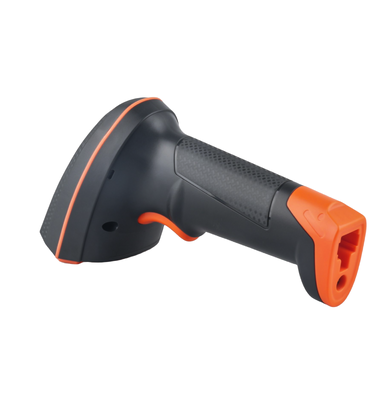

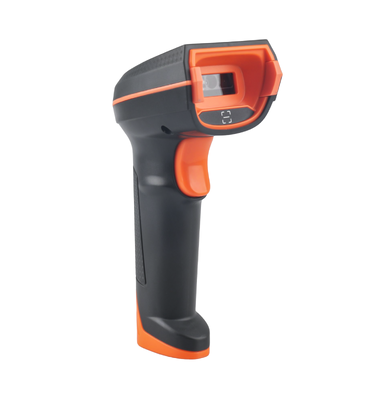

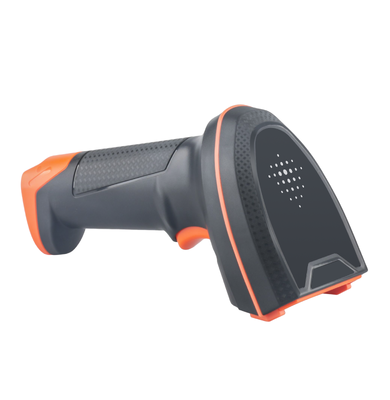

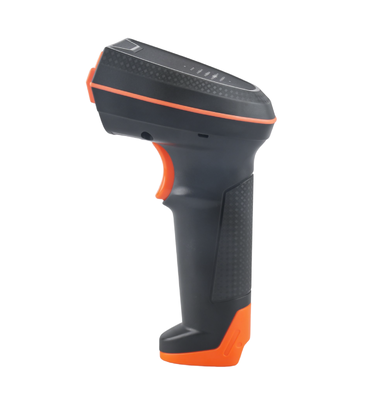

De volgende afbeelding toont het uiterlijk van de DS5602, met een scanindicatielampje en een zoemeruitgang erboven. Er is een leesvenster aan de voorkant voor het scannen van barcodes, een draadinterface in de onderste richting en een knop op het handvat.
Aandacht:
> Om de uitstekende leesprestaties van de scanner te behouden, dient u het product schoon te houden.
> Gebruik een zachte doek om het raam schoon te maken. Spuit geen vloeistof op het raam.
Producteigenschappen
> Het kan gemakkelijk alle gangbare 1D- en 2D-barcodes op de markt identificeren met de krachtige MCU.
> De 1280*1024-pixel camera met globale belichting kan gemakkelijk streepjescodes boven 3MIL lezen om aan de behoeften van het dagelijkse scannen te voldoen.
> Het kan gemakkelijk streepjescodes lezen op papier, drukwerk, plastic en scherm met 2D-beeldtechnologie.
> Het ondersteunt meerdere werkmodi om aan verschillende leesvereisten te voldoen.
> Het wordt geleverd met trilinstructies.
> Het heeft afneembare kabels en dubbele interfaces (USB (USB-KBW, USB-COM), RS232 (optioneel)).
> Het heeft een hoge compatibiliteit en ondersteunt WINDOWS, Android en elk huishoudelijk systeem.
> Het ondersteunt online upgrades, ontwikkeling op maat en secundaire ontwikkeling.
> Het is anti-val en anti-vibratie met een sterk geïntegreerde tweedimensionale decoderingsstructuur.
> Het heeft een lasertextuur, een zichtbare textuur en een uitstekend tastgevoel.
Communicatie poort
Om te kunnen werken moet de scanner op een host zijn aangesloten. Dit kan een PC-master, POS-machine, microcontroller, Android-host of ander intelligent eindapparaat met USB- of RS232-interface zijn.
1. Host USB-interface [USB vrouwelijk]
2. Host RS232-interface [DB9 mannelijk]
Draadinterface
USB
RS232
Draaddiagram
USB
RS232
Structuurafmeting
Eenheid: mm
Prestatie
| Communicatiemodus | USB(USB-KBW,USB-COM),RS232(Ooptioneel) |
| Sensor | CMOS globale sluiter |
| Pixel | 1.300.000 pixels, 1280*1024 |
| Precisie lezen | ≥3mil/0,076 mm (PCS90%, CODE 39) |
| Diepte van het veld | 30 mm ~ 500 mm (verschillende streepjescodebereiken) |
| Decoderingssnelheid | 65CM/S |
| Scanmodus | Handmatig, Auto Sense, Commandobediening |
| Snelle modus | LED, zoemer |
| Perspectief | 41° * 31° |
| Leeshoek | Rol: ±360°,Pitch:±60°,Schuine stand: ±55° |
| | Testomstandigheden: CODE39,10mil/0,25mm,PCS90% |
| Afdrukcontrast | ≥15% |
| Omgevingsverlichting | Donkere omgeving, natuurlijk licht binnenshuis |
| Codesysteem | 1D:UPC-A,UPC-E,EAN-8,EAN-13,Code 128, GS1-128, Code 39,Code 32, Code 93,Code 11,Interleaved 2 van 5,Matrix 2 van 5,Industriële 2 van 5 (Rechte 2 van 5),Codabar (NW-7),MSI,GS1 Databar (Omnidirectioneel, Beperkt, uitgebreid), enz. 2D: QR-code, micro-QR-code, datamatrix, PDF417, micro-PDF 417, Azteken, enz. |
Mechanische/elektrische parameters
| Productgewicht | 148g (scanner) |
| Uiterlijk Dimensie | L168,5 mm * B70,0 mm * H91,0 mm |
| Draadlengte | 1,8 meter |
| Interfacetype | USB mannelijk, DB9 vrouwelijk |
| Stroominvoer | Gelijkstroom 5V 1A |
| Huidig | 230 mA (gemiddeld werk), 33 mA (stand-by) |
Werkomgeving
| Werktemperatuur | -20℃ tot 50℃ |
| Opslagtemperatuur | -40℃ tot 70℃ |
| Werkvochtigheid | 5% tot 95% (niet-condenserend) |
| Transporttrillingstest | 10 uur bij 125 tpm |
Reserveonderdelenlijst
| Kabel | USB: Het wordt gebruikt voor het verbinden van scanner en host om te communiceren en op te laden. |
| | RS232(opening):Het wordt geleverd met een DC-voedingskop voor het aansluiten van de scanner op de host en voor seriële communicatie.
|
| | USBstroomkabel (opening):Het wordt gebruikt om de scanner aan te sluiten op de voedingshost en voor de voeding van de seriële poort. |
| Voedingsadapter (open) | Uitgang: DC5V 1A, ingang: AC100 ~ 240V 50 ~ 60Hz, kan worden gebruikt voor voeding via de seriële poort. |
> Controleer welke poorten beschikbaar zijn op uw host om het juiste producttype te kiezen.
> Neem indien nodig contact op met de fabrikant om het gewenste interfacetype aan te passen.
